"Déplacement de corps rigides dans un maillage."

En bref :

Un déplacement est prescrit sur un objet. Le but du travail est de déplacer cet objet dans un maillage en tétraèdres si possible en gardant le nombre de noeuds constants.


Données du problème :

Déplacement prescrit en tous points d'une frontière et un maillage en tétraèdres d'un domaine.


Utilisation de modifications locales pour déplacer le maillage.



Déplacement de d'une plaque :

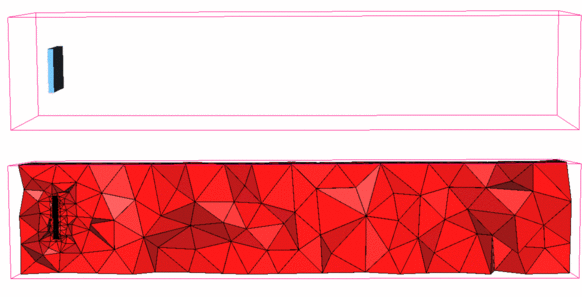

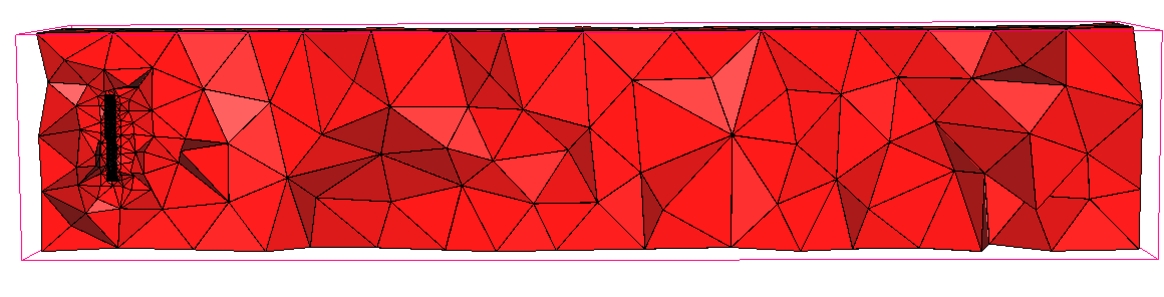

Image de gauche : maillage initial

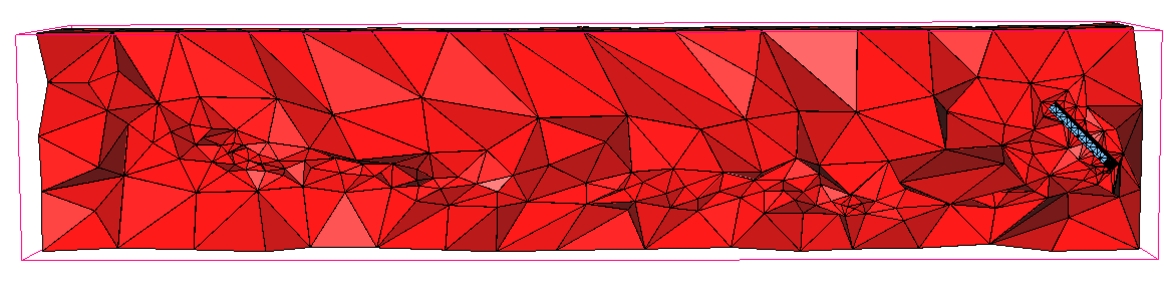

Image de droite : maillage après 45 bougé

Pour ce test :
La plaque se déplace horizontalement de 0,1 en tournant sur elle-même d'un angle de 45 degré





Déplacement de deux sphères suivant des trajectoires analytiques :



Pour ce test :
trajectoire de la particule de gauche : 0,6 * sin(k*pi/20)
trajectoire de la particule de droite : 0,5 * sin((k-19)*pi/25)


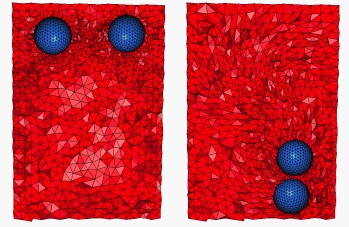

Image de gauche : maillage initial

Image de droite : maillage après 75 bougé

[.mov (2.8Mo)]



Déplacement de deux étoiles suivant des trajectoires analytiques :



Pour ce test :
trajectoire de l'objet de gauche : 0,6 * sin(k*pi/20)
trajectoire de l'objet de droite : 0,5 * sin((k-19)*pi/25)


Image : état initial



[.mov (1.2Mo)]
